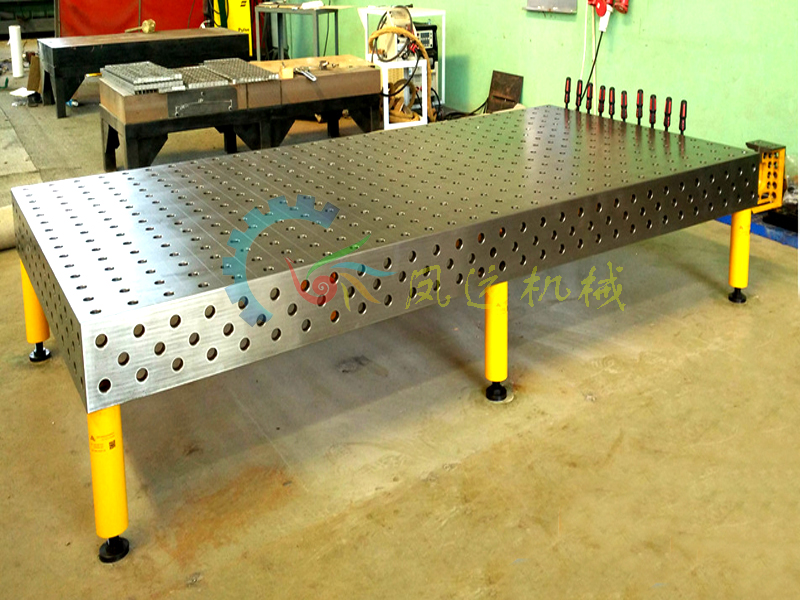

D28 三維焊接平臺內容介紹

鳳遠機械可根據客戶提供圖紙訂做各種規格三維柔性焊接平臺，三維焊接平臺用著方便、靈活、準確。

【多功能三維柔性焊接平臺產品說明】：

? 多功能三維柔性焊接平臺的選用需根據產品的大小，形狀而定，鈑金類及小型鋼結構件多采用D16系列的平臺；

? 大型鋼結構及重型機械行業多采用D28系列平臺，工件大小變化較大的情況建議采用D22系列；

? 配件的選用需依照工件形狀大小、復雜程度而定；

? 當平臺不能滿足工件大小時，可采用U型方箱、L型方箱、支承角鐵等支撐件進行擴展延伸。

【特點】：

? 三維柔性焊接平臺共有五個工作面，側面用于擴展或輔助定位；

? 按系列分為D16/D22/D28三個系列；

? D16系列的孔為Ф16，孔間距為50mm±0.05陣列組成，表面分布著50*50mm的網格線；

? D22系列的孔為Ф22，孔間距為75mm±0.05陣列組成，表面分布著75*75mm的網格線；

? D28系列的孔為Ф28，孔間距為100mm±0.05陣列組成，表面分布著100*100mm的網格線。

【三維】：代表三個方向一般夾具都是縱向和橫向沒有垂直方向。

平臺大面有二個方向，四周邊可用作垂直方向的安裝，從而達到立體組合。

【孔系】：這套夾具的主要特點是從平臺到附件都是標準孔沒有傳統的螺紋或t型槽，配合快速鎖緊銷能使裝配變得更加快捷方便，定位更準確。

【組合】：因?yàn)樗懈郊际鞘孪阮A(yù)制好的，可根據產品的需求任意組合及調整。

【柔性】：因?yàn)橛猩鲜龉δ苷籽b備可根據產品的變化而變化，一套夾具可完成幾個產品或幾十個產品的需求，從而大大的加快了產品的研發、試制的進程，節省大量的人力、物力和財力（環保和低碳產品）。
