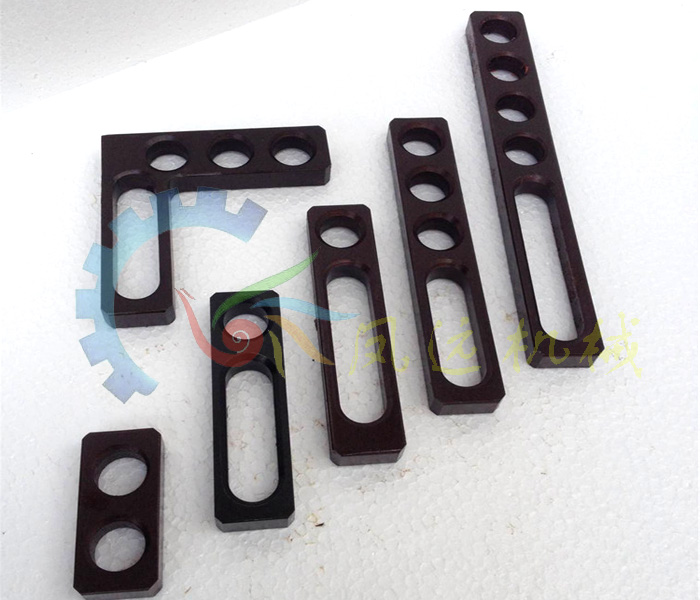

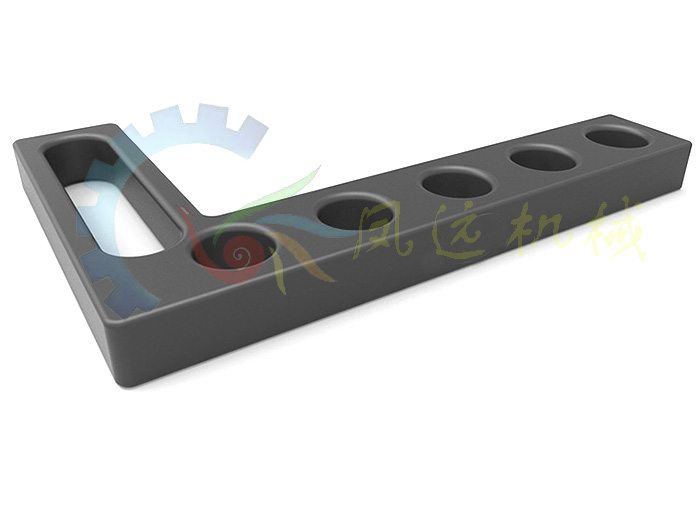

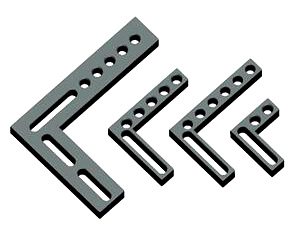

【鳳遠機械D16/D28L型多功能平面角尺】：平面角尺是為了工件在加工過程中達到尺寸精度要求而將工件準確定位的元件。

1.  可以進行任意調整并能準確定位

2.可以用于45°、90°、135°180°的定位和夾緊

3.D28系列：模塊上每間隔50mm均刻有標準Ф28孔或長腰型孔，可以實現工件快速定位和夾緊。

4.D16系列：模塊上每間隔25mm均刻有標準Ф16孔或長腰型孔，可以實現工件快速定位和夾緊。

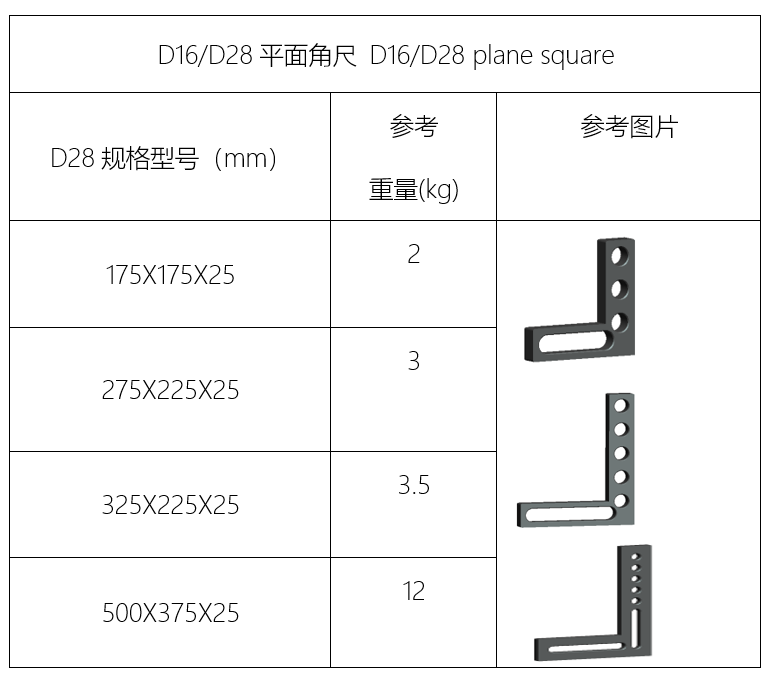

【D16/D28L型多功能平面角尺的規格型號】：







【鳳遠機械三維柔性工裝夾具種類】:

1.支撐件：包括U型方箱、L型方箱、支承角鐵、角型連接塊、角度器、框式支撐座等；用于高度定位或平臺拓展及其它附件的定位或夾緊，是為了工件在加工過程中達到高度要求，而將支撐件定位在平臺上的元件如墊片、墊板、支承板、支承塊和伸長板等，主要用作不同高度的支承。

2.定位件：包括定位角尺、定位平尺、平面角尺、V型定位件、異心圓停檔，用于準確調整定位位置或高度，是為了工件在加工過程中達到尺寸精度要求，而將工件準確定位的元件；用于確定元件與元件、元件與工件之間的相對位置。

3.調整件包括：調高器 調整墊片；用途：是用于元件與工件之間的位差間隙調整的元件。

4.壓緊器包括：90°螺旋壓緊器、水平螺旋壓緊器、45°螺旋壓緊器、垂直壓式快速夾具、水平推式快速夾具；用途：是為了工件在加工過程中不被位移，而將工件壓緊在平臺或基礎元件上的元件。

5.鎖緊件包括：快速鎖緊銷、沉頭快速鎖緊銷、沉頭鎖緊銷、手柄快速鎖緊銷、定位銷、連接鎖磁性銷、內六角鎖緊銷、外六角鎖緊銷、磁性銷；用途：是為了元件與元件之間的定位鎖緊用的元件。

6.合件包括：90度夾緊轉角套、45度夾緊轉角套、平行夾緊轉角套、垂直夾緊轉角套、標準型支撐腿、帶剎萬向輪型支撐腿、可固定型支撐腿、框架結構型支撐座、液壓升降型支撐座、支撐軌道；用途：是作用于元件與其他件之間連接或支撐作用的元件。

7.其他件包括：止動環、接地器、螺旋夾緊、夾管、起吊環、十字槽壓墊、兩點夾緊橋、三點夾緊橋、多用途支撐模板、平臺防護板、工具推車。用途：是作用于工裝元件組裝的配套附屬元件。
